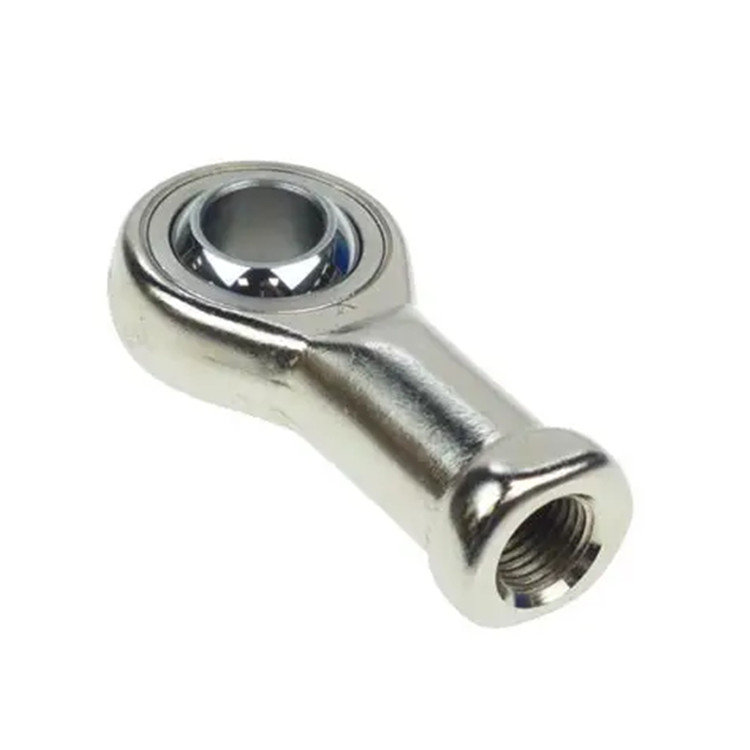

FLURO桿端GIXSW10x1.25MS

品　　牌：FLURO
型　　號：GIXSW10x1.25MS
技術資料： FLURO桿端GIXSW...MS系列.pdf
閱讀次數：9

產品介紹

FLURO 賽車系列是高性能設計的一個有趣的產品領域。幾年來，F(xiàn)LURO 在這一特殊領域日益活躍。我們通過研發展示了我們的技術。免維護 FLURO 連桿端頭系列 “Motorsport (MS) ”是專為賽車運動領域設計的。我們還為所有桿端提供配套的鎖緊螺母、橡膠保護帽、密封件和減徑套，以增加傾角。根據要求，我們可以提供定制產品和相應的安裝工具（壓裝工具、填縫工具）。

性能特點

帶內螺紋的桿端由熱處理鋼制成

鍍鎳，帶 PTFE 插入件（免維護）

預載軸承

適用于在易腐蝕區域承受高動態拉伸/壓縮載荷的場合

可選功能與配件

可提供內螺紋、外螺紋、右旋螺紋和左旋螺紋

可提供標準螺紋和細牙螺紋

可根據要求提供螺紋螺栓

可根據要求提供英制關節軸承和桿端

鎖緊螺母、橡膠保護帽、密封件、減徑套

可提供定制產品和相應的安裝工具（壓裝工具、填縫工具）

技術參數

產地	德國
GR 尺寸	10 mm
D H7	10 mm
ALPHA 旋轉角度	-13 至 13°
ROT 旋轉角度	0 至 360°
B	14 mm
M	10.5 mm
A	28 mm
F	43 mm
L	57 mm
K	19 mm
J	15.0 mm
O	12.9 mm
SW	17 mm
G 螺紋	M 10x1.25
GL	20 mm
ST 靜態徑向載荷 Co	34.8 kN
DT 動態徑向載荷 Co	28.1 kN
KIPPWINKEL 軸心轉角	13°
GEW 單位重量	76 g
MD 旋轉方向上的限值	360° MD
MAT1 外殼材料	熱處理鋼 42CrMo4
MAT2 內圈材料	不銹鋼 1.4571
MAT3 內圈材料	軸承鋼 100Cr6
LR 間隙	預裝，零公差

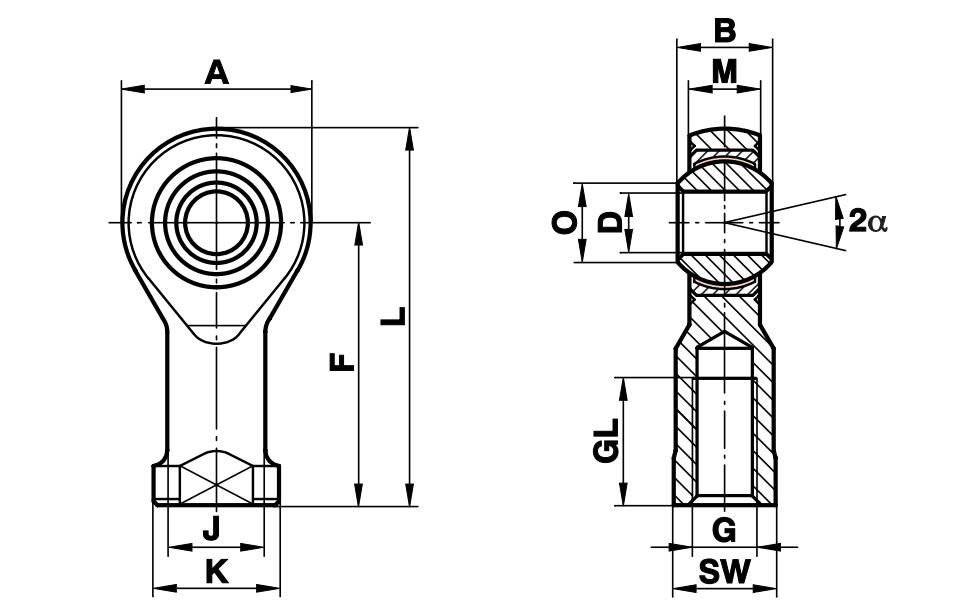

產品尺寸

產品應用

機械和設備工程、印刷和包裝工業、機器人技術、造紙、木材和食品加工、輸送和灌裝系統、自動焊接系統、車輛制造、航空領域、絲狀機械、風力儀器
