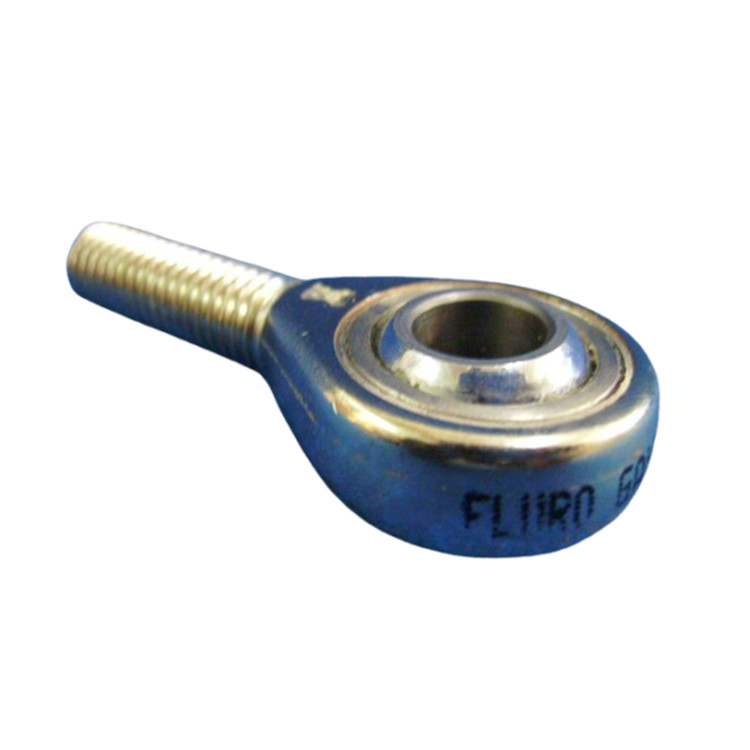

FLURO連桿端頭GAXSW6MS

品　　牌：FLURO
型　　號：GAXSW6MS
技術資料： FLURO連桿端頭GAXSW...MS系列.pdf
閱讀次數：7

產品介紹

免維護 FLURO 連桿端頭系列 “Motorsport (MS) ”是專為賽車運動領域設計的。FLURO 賽車系列是高性能設計的一個有趣的產品領域。外殼由 42CrMo4 熱處理鋼鍛造而成，經過拋光和光亮鍍鎳處理，內圈由軸承鋼 100Cr6、淬火、磨削和硬鍍鉻制成，預載軸承座，軸承間隙為 “零”（無間隙），軸承外殼由 1.4571 不銹鋼制成，帶有粘合聚四氟乙烯織物，或由高性能鋼 45S20 制成，鍍鋅。我們還為所有桿端提供配套的鎖緊螺母、橡膠保護帽、密封件和減徑套，以增加傾角。根據要求，我們可以提供定制產品和相應的安裝工具（壓裝工具、填縫工具）。

性能特點

運動型連桿端頭

免維護

帶外螺紋桿端

由熱處理鋼制成，鍍鎳

帶 PTFE 插入件

預載軸承

用于在受腐蝕區域承受高動態拉伸/壓縮載荷

可選功能與配件

可提供內螺紋、外螺紋、右旋螺紋和左旋螺紋

可提供標準螺紋和細牙螺紋

可根據要求提供螺紋螺栓

可根據要求提供英制關節軸承和桿端

鎖緊螺母、橡膠保護帽、密封件、減徑套

可提供定制產品和相應的安裝工具（壓裝工具、填縫工具）

技術參數

產地	德國
GR 尺寸	6 mm
D H7	6 mm
ALPHA 旋轉角度	-13 至 13 °
ROT 旋轉角度	0 至 360 °
B	9 mm
M	6.75 mm
A	20 mm
F	36 mm
L	46 mm
O	8.9 mm
G 螺紋	M 6x1
GL	22 mm
ST 靜態徑向載荷 Co	9.8 kN
DT 動態徑向載荷 Co	9.8 kN
KIPPWINKEL 旋轉角度	13 °
GEW 單位重量	20 g
MD 旋轉方向上的限值	360 °
MAT1 外殼材料	熱處理鋼 42CrMo4
MAT2 內圈材料	不銹鋼 1.4571
MAT3 內圈材料	軸承鋼 100Cr6
LR 間隙	預裝，零公差

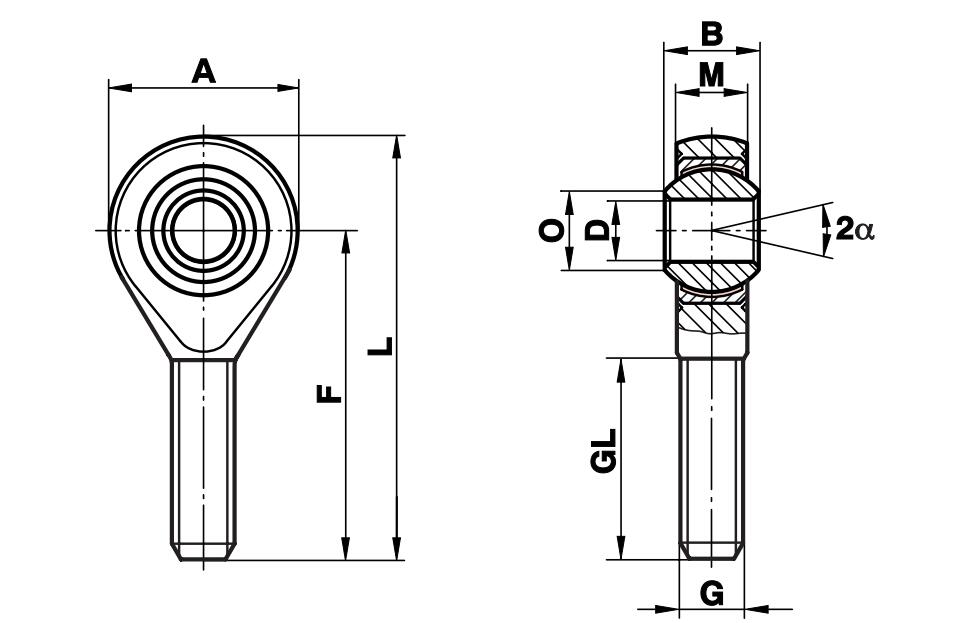

產品尺寸

產品應用

機械和設備工程、印刷和包裝工業、機器人技術、造紙、木材和食品加工、輸送和灌裝系統、自動焊接系統、車輛制造、航空領域、絲狀機械、風力儀器
