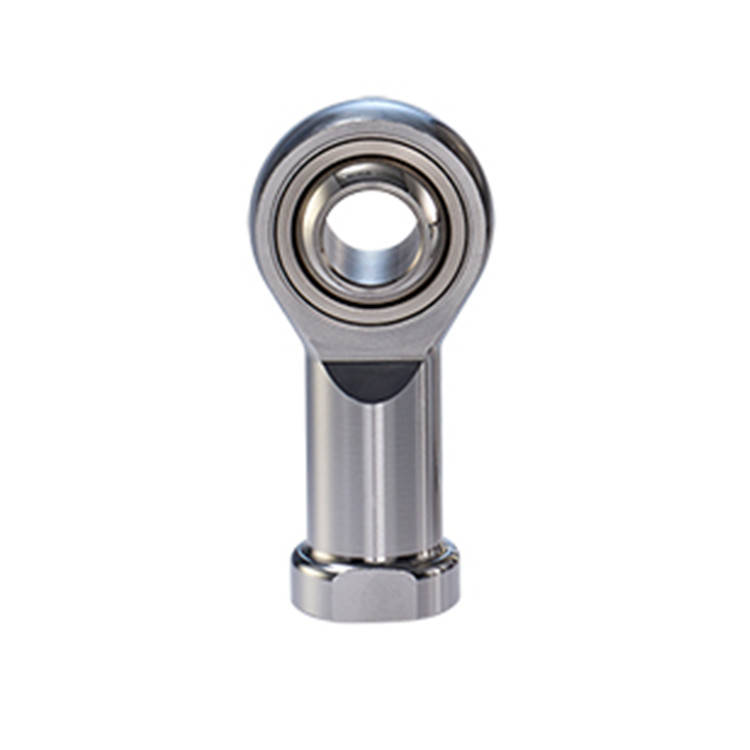

FLURO桿端GIRSW10 M 10

產品介紹

不銹鋼關節軸承和桿端產品種類繁多,幾乎涵蓋了所有有腐蝕風險的應用領域,為了滿足各行業的特殊要求,我們根據設計標準制造 NIRO 產品系列。我們的材料、設計和表面處理保證了方便的清潔和更高的耐腐蝕性 - 即使在酸性和堿性環境中也是如此。

性能特點

帶內螺紋的桿端

由不銹鋼制成

帶 PTFE 內襯

免維護

用于腐蝕性環境中的高動態壓力和張力載荷

可選功能與配件

根據要求提供

插入件 1.4571 不銹鋼,Aisi 316Ti

滾珠:1.4034 不銹鋼,Aisi 420C 硬化、磨削、拋光或 1.4401 不銹鋼,Aisi 316 磨削、拋光

可提供密封式或帶螺紋螺栓式

技術參數

產地

德國

D 尺寸

10 mm

ALPHA 旋轉角度

-13 至 13 °

ROT 旋轉角度

0 至 360 °

B

14 mm

M

10.50 mm

A

28 mm

F

43 mm

L

57 mm

K

19.0 mm

J

15.0 mm

O

12.9 mm

SW

17 mm

G 螺紋

M 10

GL

20 mm

ST 額定靜載荷 Co

28.3 kN

DT 動態負載 C

23.4 kN

ZDR Max轉速

350 U/min

GEW 單位重量

76 g

KIPPWINKEL 旋轉角度

13°

ABD 密封件

BOLZEN 螺栓

MAT1 外殼材料

不銹鋼 1.4057

MAT2 插入件材料

特殊高強度青銅 CuSn8

MAT3 內圈材料

軸承鋼 100Cr6

外殼表面處理

鍛造,拋光

鑲嵌件

內表面粘接聚四氟乙烯襯里

滾珠表面處理

淬火,磨削,拋光,鍍硬鉻

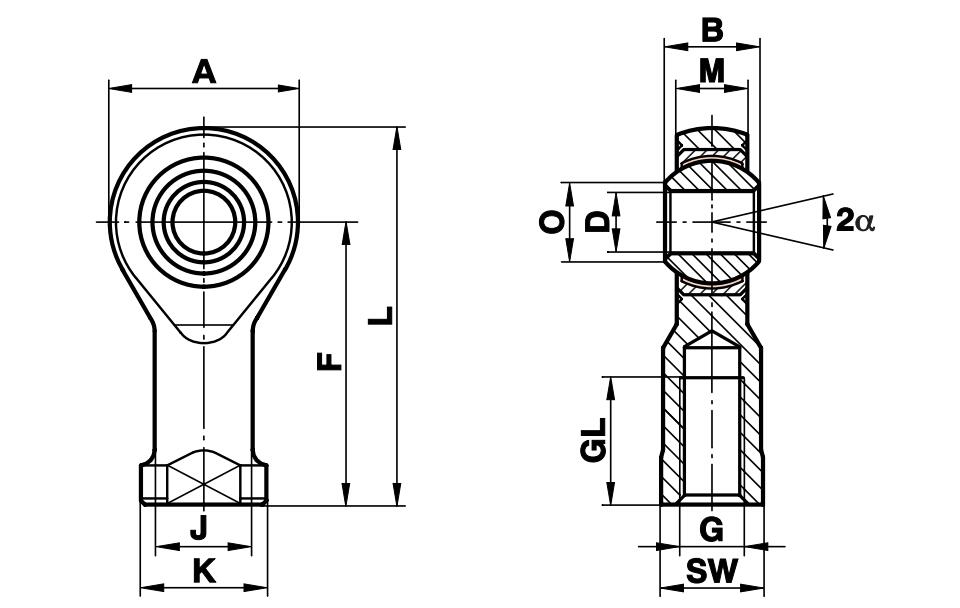

產品尺寸

產品應用

機械和設備工程、印刷和包裝工業、機器人技術、造紙、木材和食品加工、輸送和灌裝系統、自動焊接系統、車輛制造、航空領域、絲狀機械、風力儀器
