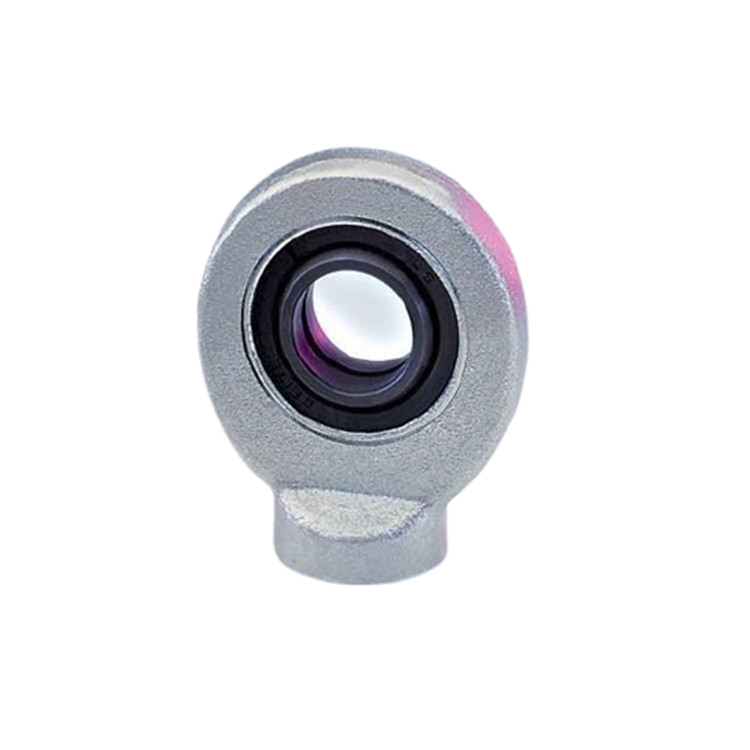

FLURO液壓桿端FS10C
- 品 牌：FLURO
- 型 號：FS10C
-
技術資料：
FLURO液壓桿端FS...C系列.pdf
- 閱讀次數：12
產品介紹
液壓桿端指液壓缸中活塞桿伸出的一端，通常與缸筒、活塞、端蓋共同構成液壓執行機構的核心部件。 液壓桿端通過密閉壓力缸內的惰性氣體或油氣混合物產生壓力差，推動活塞桿運動，實現支撐、緩沖、制動等功能。其運動原理基于活塞桿橫截面積小于活塞的橫截面積，從而產生壓力差驅動機械運動。
性能特點
符合DIN ISO 12240-4標準
S 型，帶圓形焊接端頭
球面滑動軸承可重新潤滑
兩側用填縫劑固定
用于焊接在活塞桿端上
技術參數
|
產地 |
德國 |
|
D 尺寸 |
10 mm |
|
ALPHA 旋轉角度 |
-12 至 12 ° |
|
ROT 旋轉角度 |
0 至 360 ° |
|
B |
9 mm |
|
M |
7 mm |
|
A |
29 mm |
|
F |
24 mm |
|
L |
38.5 mm |
|
L1 |
2.0 mm |
|
K |
15.0 mm |
|
J |
3 mm |
|
ST 額定靜載荷 Co |
15.6 kN |
|
DT 動態負載 C |
8.1 kN |
|
KIPPWINKEL 旋轉角度 |
12 ° |
|
GEW 單位重量 |
40 g |
|
MD 旋轉方向上的限值 |
360 ° |
|
MAT1 外殼材料 |
St 52-3 |
|
LAGER 軸承 |
鋼對鋼軸承 GE...E，需要潤滑 |
|
SR 潤滑 |
無潤滑配件 |

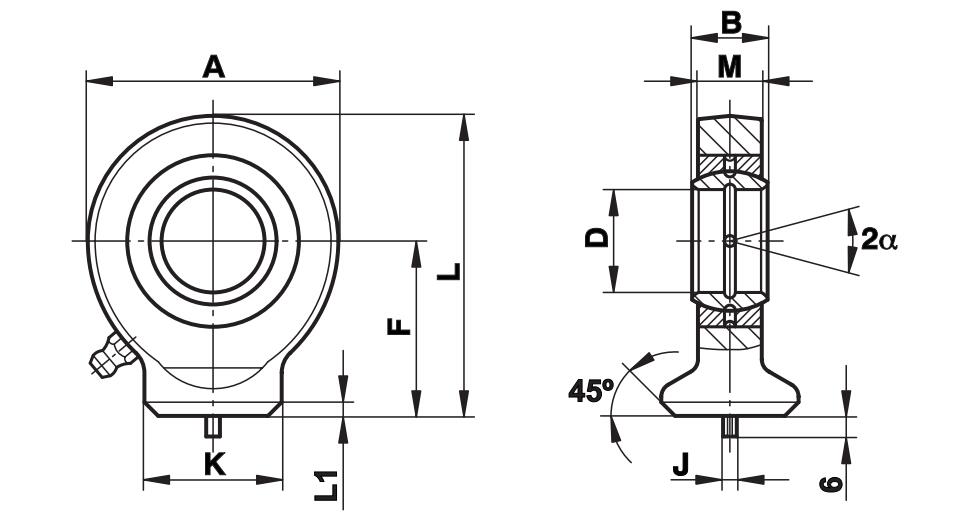

產品尺寸
產品應用
機械和設備工程、印刷和包裝工業、機器人技術、造紙、木材和食品加工、輸送和灌裝系統、自動焊接系統、車輛制造、航空領域、絲狀機械、風力儀器
