FREUDENBERG多層卷曲波紋管434
- 品 牌：FREUDENBERG
- 型 號：434
-
技術資料：
FREUDENBERG多層卷曲波紋管CAMC系列.pdf
- 閱讀次數：11
產品介紹
FREUDENBERG公司的波紋管應用廣泛，主要涉及汽車領域及通用工業。憑借高品質，波紋管能保護運動部件免受外部影響（如灰塵）侵蝕，并防止?jié)櫥瑒┝魇?。該產品提供多種設計方案，同時可承受軸向位移。FREUDENBERG公司的波紋管采用多樣化設計與材料，可滿足各類客戶需求。波紋管是一種由活動段和兩個連接件組成的防護元件，用于固定軸向運動的桿件和機械部件，使其免受污垢、水濺、灰塵或天氣影響。根據結構設計，可適應垂直于軸向的運動或復合運動（如換擋桿）。波紋管能在壓縮長度Lmin與伸展長度Lmax范圍內跟隨軸向運動。特殊負荷（非軸向運動、壓力負荷等）將影響工作行程及柔性。
性能特點
可呈現截然不同的幾何形狀與尺寸
超過500種不同的波紋管幾何結構
產品結構與細節
可移動薄壁波紋管，帶兩個連接區域用于安裝
技術參數
|
產地 |
德國 |
|
工具編號（刻?。∟o.） |
V6-00948 |
|
FST項目編號 |
434 |
|
舊項目編號 |
18017 |
|
凈重 |
2.2 g |
|
包裝規格 |
1 件 |
|
REACH法規 |
材料不受REACH法規影響 |
|
材質 |
42 CR 764 |
|
顏色 |
黑色 |
|
交聯類型 |
金屬氧化物 |
|
密度 DIN EN ISO 1183-1 |
1.37 ± 0.02 g/cm³；典型值 1.37 g/cm³ |
|
硬度 DIN ISO 7619-1 |
42 ± 5 肖氏；典型值 42 肖氏 |
|
回彈彈性 DIN 53512 |
46 % |
|
模量，DIN 53504, S2 |
> 0.7 MPa；典型值 1.5 MPa |
|
拉伸強度 DIN 53504, S2 |
> 12 MPa；典型值 15 MPa |
|
斷裂伸長率 DIN 53504, S2 |
> 300 %；典型值 400 % |
|
壓縮變形 DIN ISO 815, 22 h, 100 ℃ |
< 35 %；典型值 26 % |
|
靜態溫度范圍 |
-40 至 100 ℃ |
|
連接直徑1 (A1) |
5 mm；0.197 英寸 |
|
連接直徑2 (A2) |
26 mm；1.024 英寸 |
|
密封寬度 (H) |
22 mm；0.866 英寸 |
|
壓縮長度 (Hmin) |
5 mm；0.197 英寸 |
|
伸長長度（Hmax） |
22 mm；0.866 英寸 |
|
Max外徑（Dmax） |
33.20 mm；1.307 英寸 |
|
內徑 |
20 mm；0.787 英寸 |
|
折疊層數 |
2 |
|
壁厚 |
0.60 mm；0.024 英寸 |

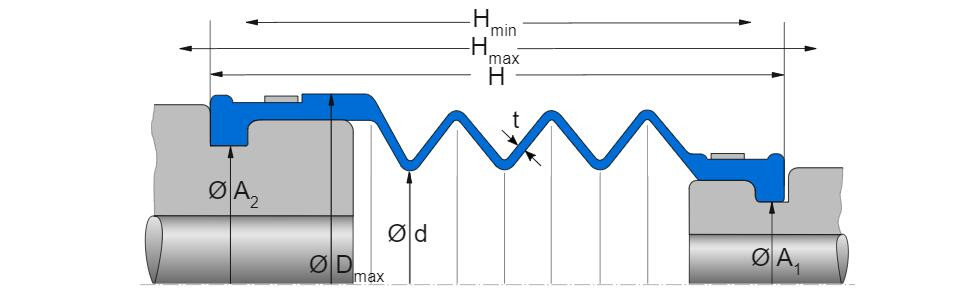

產品尺寸
產品應用
機械工程、農業機械、工程機械、軸與球頭接頭、管端、車軸軸承、換擋機構
