FREUDENBERG導桿導向環67165983

品　　牌：FREUDENBERG
型　　號：67165983
技術資料： FREUDENBERG導桿導向環FRS05系列.pdf
閱讀次數：21

產品介紹

導向環的作用是引導氣動和液壓缸的活塞桿，防止其與缸體發生直接金屬接觸。FREUDENBERG公司的導向件即使在短導向行程下也能承受高剪切力，同時保持低摩擦損耗。該系列產品亦可提供導向環規格。根據負載需求，可選用多種材料：聚四氟乙烯（PTFE）、聚酰胺及層壓織物。針對各類氣缸及應用場景，F(xiàn)REUDENBERG公司均能從該產品組合中提供可靠、高耐用性的導向解決方案。

性能特點

低粘滑效應

簡易卡扣式組裝

適用于高表面壓力環境

延長氣缸使用壽命

橫向力消散

活塞桿導向

降低金屬接觸風險

確保缸體同心度

表面結構形成的潤滑劑儲存區

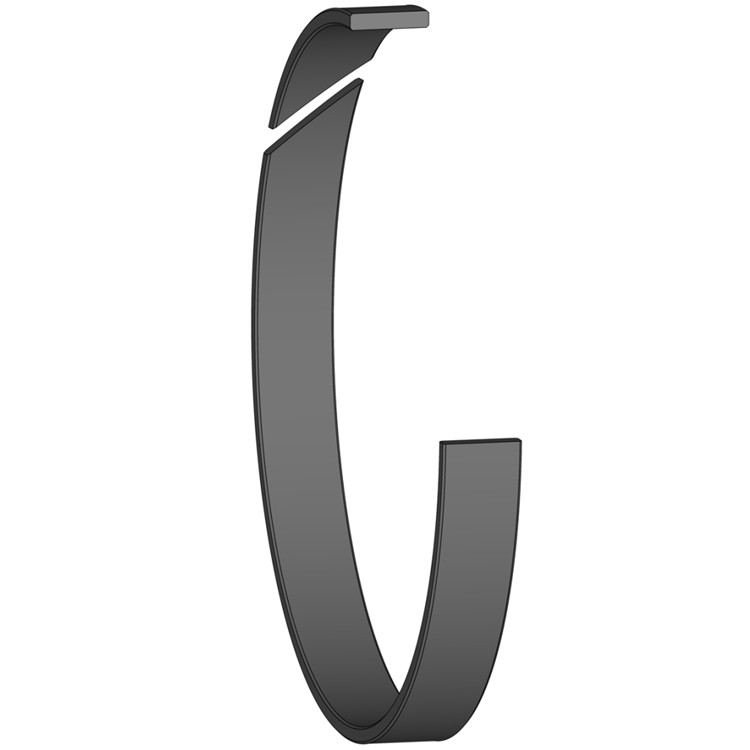

產品結構與細節

兩側倒角

表面紋理

開槽

技術參數

產地	德國
FST項目編號	67165983
舊項目編號	165983
凈重	4 g
包裝規格	1件
REACH	材料不受REACH法規影響
ROHS	符合標準
材料	HGW HG000301
溫度范圍	-50 至 120 ℃
Max滑動速度	1 m/s
Max動態接觸壓力	100 N/mm²
填料	聚四氟乙烯(PTFE)，%
密度 DIN EN ISO 1183-1+2，23 ℃	1.2 g/cm³
抗拉強度 ISO 527	45 MPa
彎曲強度 ISO 178	80 MPa
彎曲模量 ISO 604	4000 MPa
球壓痕硬度 ISO 2039/垂直于層壓板	150 MPa
球壓痕硬度 ISO 2039/平行于層壓板	140 MPa
抗壓強度 ISO 604	340 MPa
內徑 (d)	50 mm；1.969 英寸
外徑 (D)	55 mm；2.165 英寸
密封寬度 (H)	9.70 mm；0.382 英寸
安裝空間寬度 (L)	9.70 mm；0.382 英寸
輪廓高度 (S)	2.50 mm；0.098 英寸

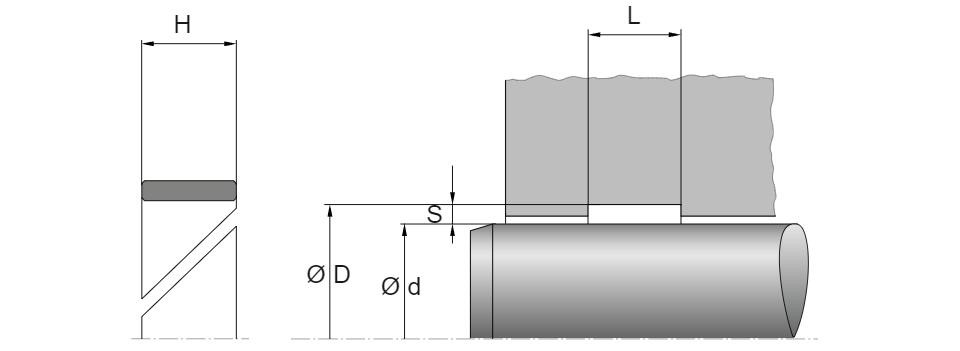

產品尺寸

產品應用

移動液壓系統、重型液壓系統
