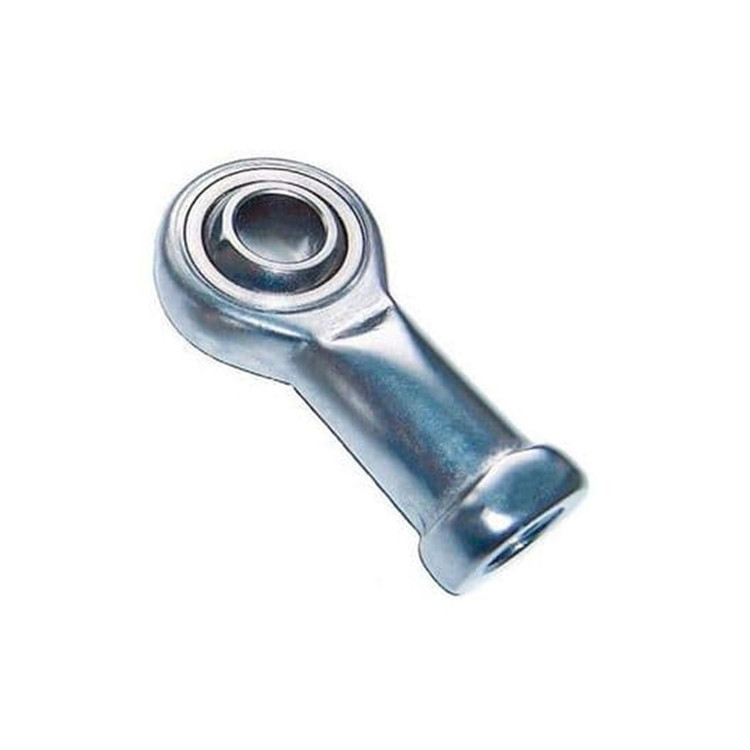

FLURO關節頭GI5 M 5

品　　牌：FLURO
型　　號：GI5 M 5
技術資料： FLURO關節頭GI系列.pdf
閱讀次數：7

產品介紹

桿端軸承和調心滑動軸承是根據 DIN ISO 12240（原 DIN 648）標準化的即裝型機器元件。它們用于需要在軸和軸承座之間進行運動以及非直線運動的軸承布置。FLURO 產品系列包括符合 DIN 12240 標準的 E 和 K 尺寸系列的桿端和關節軸承（關節軸承 DIN ISO 12240-1，桿端 DIN ISO 12240-4）。在無法使用標準尺寸的桿端和調心滑動軸承時，我們會根據客戶要求或我們?yōu)樘厥鈶?yīng)用開發的設計制造特殊部件。根據要求，我們還提供所有英制尺寸、可再潤滑和免維護的桿端和調心滑動軸承。

性能特點

帶內螺紋的桿端

可進行再潤滑

自由切削鋼或熱處理鋼制成

鍍鋅并配有黃油嘴

適用于軸向載荷

技術參數

產地	德國
表面處理	淬硬，磨削，拋光
D 尺寸	5 mm
ALPHA 軸心轉動角度	0° ROT
旋轉角度	0° ROT
B	8.0 mm
M	6.0 mm
A	18 mm
F	27 mm
L	36 mm
K	11 mm
J	9.0 mm
O	7.7 mm
SW	9 mm
G 螺紋	M 5
GL	10 mm
ST 額定靜載荷 Co	9.9 kN
DT 動態負載 C	2.5 kN
ZDR Max轉速	900 U/min
GEW 單位重量	18 g
KIPPWINKEL 旋轉角度	13 °
BOLZEN 螺栓	無
ABD 密封件	無
MD 旋轉方向上的限值	360 °
MAT1 外殼材料	9SMnPb28K 的易切削鋼
MAT2 插入件材料	特殊黃銅 CuZn38Al1
MAT3 內圈材料	軸承鋼 100Cr6

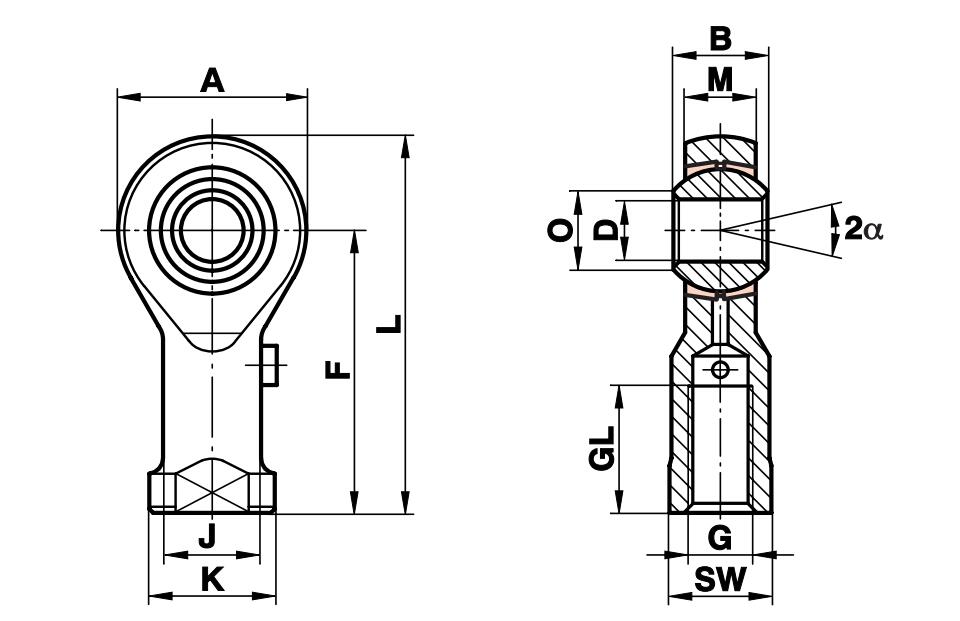

產品尺寸

產品應用

機械和設備工程、印刷和包裝工業、機器人技術、造紙、木材和食品加工、輸送和灌裝系統、自動焊接系統、車輛制造、航空領域、絲狀機械、風力儀器
