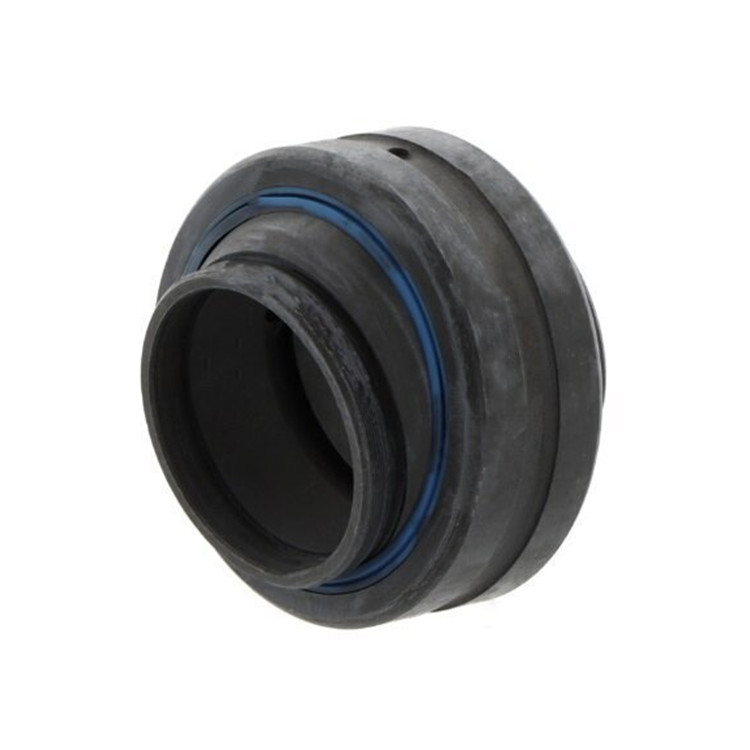

FLURO關節軸承GE25HO-2RS

品　　牌：FLURO
型　　號：GE25HO-2RS
技術資料： FLURO關節軸承GE...HO (-2RS)系列.pdf
閱讀次數：27

產品介紹

桿端軸承和調心滑動軸承是根據 DIN ISO 12240（原 DIN 648）標準化的即裝型機器元件。它們用于需要在軸和軸承座之間進行運動以及非直線運動的軸承布置。FLURO 產品系列包括符合 DIN 12240 標準的 E 和 K 尺寸系列的桿端和關節軸承（關節軸承 DIN ISO 12240-1，桿端 DIN ISO 12240-4）。在無法使用標準尺寸的桿端和調心滑動軸承時，我們會根據客戶要求或我們?yōu)樘厥鈶?yīng)用開發的設計制造特殊部件。根據要求，我們還提供所有英制尺寸、可再潤滑和免維護的桿端和調心滑動軸承。

性能特點

鋼/鋼關節軸承，可重復使用，兩側帶唇式密封

尺寸同 GE...E (-2RS)，內圈加寬

經二硫化鉬處理的 MoS₂

由于內圈加寬，因此不需要隔圈

技術參數

產地	德國
D 尺寸	25 mm
ALPHA 旋轉角度	-3 至 3 °
ROT 旋轉角度	0 至 360 °
TZD 公差 D	0/-0.010 mm
B	29 mm
M	16 mm
A	42 mm
TZA 公差 A	0/-0.011 mm
O	29.0 mm
DK dK	35.5 mm
ST 額定靜載荷 Co	240.0 kN
DT 動態負載 C	48.0 kN
KIPPWINKEL 旋轉角度	3 °
GEW 單位重量	120 g
MD 旋轉方向上的限值	360 °
MAT1 內圈材料	軸承鋼 100Cr6
MAT2 內圈材料	軸承鋼 100Cr6

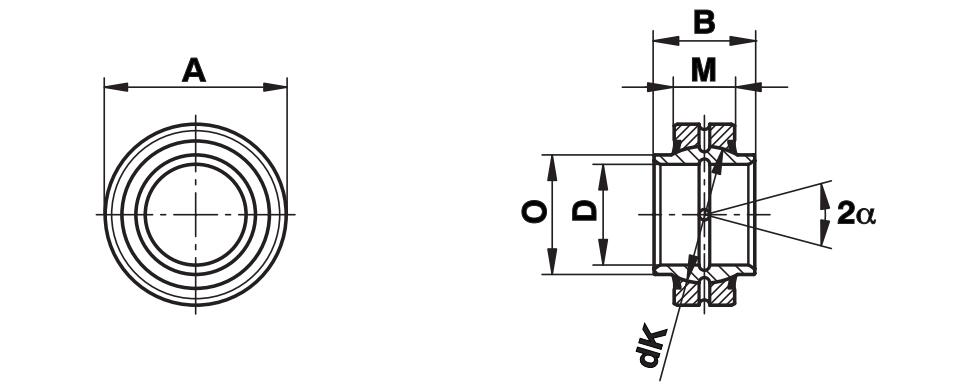

產品尺寸

產品應用

機械和設備工程、印刷和包裝工業、機器人技術、造紙、木材和食品加工、輸送和灌裝系統、自動焊接系統、車輛制造、航空領域、絲狀機械、風力儀器
