ROHM推出“PFC+反激控制參考設計”

在以中小功率工作的工業機器人和半導體制造設備等應用中，大多采用模擬控制電源。然而近年來，要求這類電源要具備高可靠性和精細控制功能，僅采用模擬控制方式的電源配置已經很難滿足市場需求。另一方面，全數字控制電源雖然可以進行更精細的控制和設置，但存在所用的數字控制器功耗大、成本高等問題，因此在中小功率電源中很難普及應用。

針對這一課題，ROHM開發出融合了模擬和數字技術各自優勢的LogiCoA™電源解決方案，結合高性能且低功耗的LogiCoA™微控制器，可輕松實現對各類電源拓?fù)涞撵`活控制。作為其第一款參考設計，ROHM推出了評估用的“REF66009”，用戶可以在非隔離式降壓轉換器電路中體驗使用LogiCoA™電源解決方案的效果。目前，ROHM又開始提供其第二款參考設計，即由PFC和反激式兩種廣泛應用于消費電子和工業設備的轉換器構成的電源參考設計“REF67004”。未來，ROHM將不斷推出各類電源的參考設計，為客戶的電源開發提供大力支持。

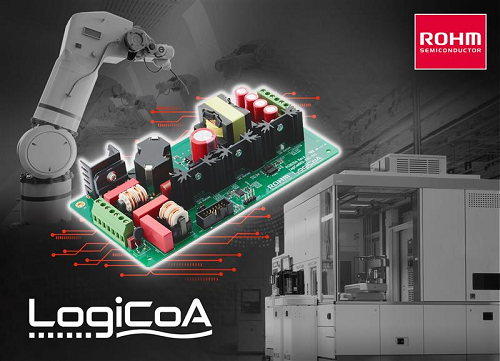

ROHM推出新的參考設計“REF67004”，該設計可通過單個微控制器控制被廣泛應用于消費電子電源和工業設備電源中的兩種轉換器——電流臨界模式PFC（Power Factor Correction）和準諧振反激式轉換器。通過將ROHM的優勢——由Si MOSFET等功率器件和柵極驅動器IC組成的模擬控制Power Stage電路，與以低功耗LogiCoA™微控制器為核心的數字控制電源電路相結合，推出基于這種模擬和數字融合控制技術的“LogiCoA™電源解決方案”。

“REF67004”通過電流臨界模式PFC轉換器對AC輸入電壓進行升壓后，再利用準諧振反激式轉換器輸出DC 24V電壓。其配備的校準功能，可校正外置元器件的特性“偏差”，并由LogiCoA™微控制器高精度地執行各種電壓設定和過電流保護。由此，新參考設計可以將電源設計余量估算得更小，從而能夠選擇體積更小（低功耗）的功率元器件和電感，進而有助于減少電源的安裝面積，并降低成本。

另外，“REF67004”通過日志存儲功能，可將輸入電壓、輸出電壓和電流、溫度等工作記錄、停止前的工作狀態以及累計運行時間保存在LogiCoA™微控制器內置的非易失性存儲器中。通過分析這些數據，可以輕松確定電源故障的原因。電源的各種控制參數和工作記錄可通過ROHM官網公開的電源控制用OS“RMOS（Real time Micro Operating System）”等示例程序，經由UART（信號轉換器）從PC端輕松設置和獲取。另外，用戶還可以使用參考設計板“LogiCoA003-EVK-001”在實際設備上進行評估。
